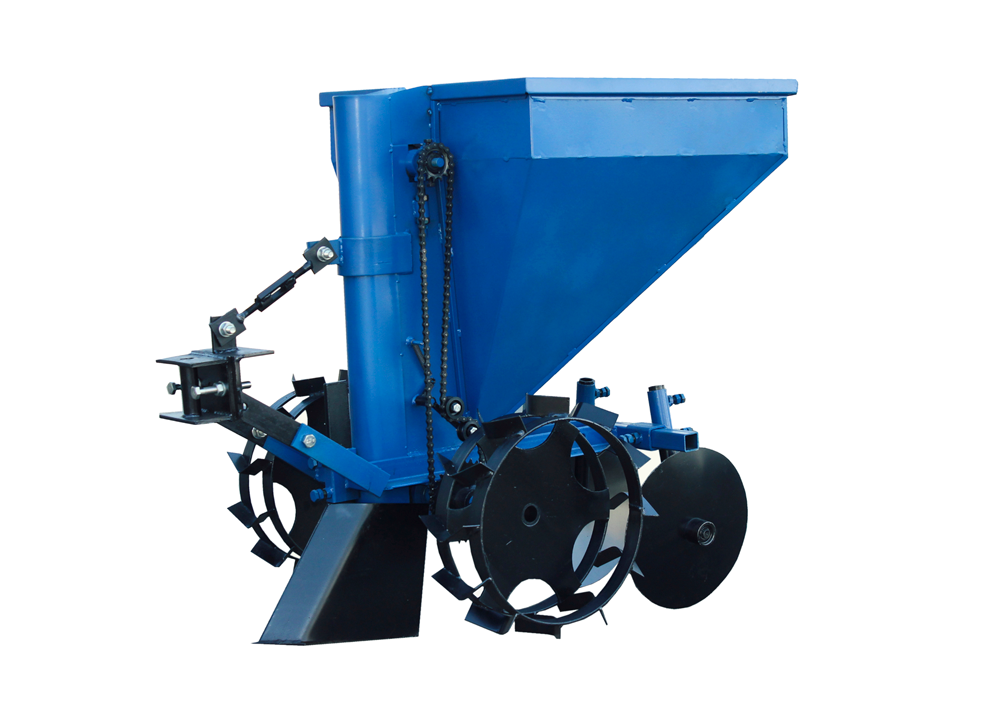

Картофелесажатель до мототрактору (КС10)

Опис Однорядна картоплесаджалка до мототрактора є продовженням лінійки саджалок нашого виробництва. Основною відмінністю є збільшений бункер, ефективний об’єм якого становить 60 л. Картоплесаджалка КС10 може бути агрегатована як із заводськими мототракторами, так і з мототракторами на базі комплекту переобладнання нашого виробництва. Картоплесаджалка призначена для механізованої посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%. Особливості конструкції Дозуючий пристрій заснований на системі, яка добре зарекомендувала себе в наших попередніх розробках ланцюгової передачі. В ній кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, на ньому встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок. Бункер виготовлений з листової сталі товщиною 1 мм. Рамка в основі картоплесаджалки КС10 виготовлена з куточка 40 × 40 × 4 мм. Хомут кріплення талрепа до бункера має товщину 5 мм, а відповідна кріпильна пластина – товщину 8 мм. Нижню основу причіпного пристрою виготовлено із сталевої полоси 6 × 40 мм. Причіпний вузол знаходиться на висоті 380 мм (від обода колеса). Загальна висота становить 820 мм (по ободу), та 875 мм (по шипам грунтозачепа). Колеса-грунтозачепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина – 150 мм. Привідний вал має діаметр 25 мм. Сошник виготовлений з листової сталі товщиною 2 мм. Для підгортання посадженої картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм. Встановлена пара 202-х підшипників. Є можливість регулювання кроку посадки в рядку. Можливе встановлення кроку посадки 200 мм і 250 мм. Принцип дії Оберти від коліс картоплесаджалки передаються на вал, на якому встановлені зірочки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірочки з'єднані із зіркою верхнього валу ланцюговою передачею, є також заспокоювач ланцюга. Всередині шахти також встановлена пара зірочок – верхня і нижня, які з'єднані між собою ланцюгом, на якому встановлені кошики для картоплі. За допомогою кілевидного сошника картоплесаджалка нарізає грядку. Укладена картопля засипається за допомогою дискових окучників. Оптимальна робоча швидкість мототрактора становить 5 км/год. Стандартна комплектація: причіпний пристрій; картоплесаджалка; приводні колеса – 2 шт.; дискові загортачі – 2 шт.; сошник кілевидного типу. Додаткова комплектація: Бункер для внесення мінеральних добрив (може бути встановлений окремо, якщо ви вже маєте картоплесаджалку). Технічні характеристики: Габаритні розміри – 875 × 800 × 960 мм. Ємність 1 бункера для картоплі - 60 л. Вага пристрою – 53,3 кг.
