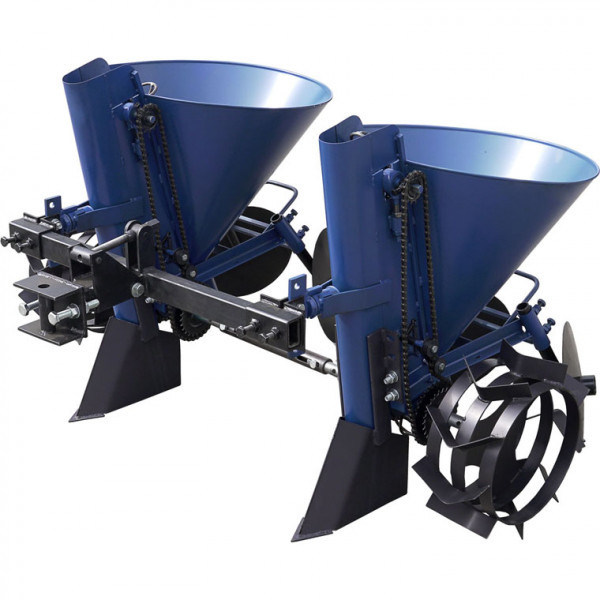

Картоплесаджалка 2-р. ланцюгова до мототрактора (регульоване міжряддя), КС18

Опис Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%. Агрегатується з мототракторами. За основу взята модель, що добре себе зарекомендувала – ланцюгова картоплесаджалка АПК-Ц. Технічні характеристики картоплесаджалка ланцюгова – 2 шт.; причіпний пристрій; регульована з’єднувальна втулка – 1 шт.; приводні колеса – 2 шт.; дискові загортачі – 4 шт.; сошник кілевидного типу – 2 шт. Стандартна комплектація: Характерною особливістю даної моделі є спеціальний причіпний пристрій, що складається з рами і регульованого причіпного вузла. Дана конструкція дозволяє встановити 2 картоплесаджалки. Вузли кріплення саджалки виготовлені у вигляді рухомих замків, які встановлюються та фіксуються на рамі рами, що дозволяє використовувати пристрій з регульованою шириною міжрядь – 600-700 мм. Причіпний пристрій Для засипання посадженої картоплі землею і створення ґрунтового гребеня на раму зі сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові підгортачі діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників. Кілевидний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм. Бункер для картоплі має об’єм 20 літрів, виготовлений із листової сталі товщиною 0,8 мм. Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 («Муравей», 98 ланок), на ньому встановлено 12 кошиків діаметром 50 мм. Механізм посадки Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою. колеса-грунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм; діаметр приводного вала – 25 мм. Опорні колеса і приводний вал: Конструкція основних вузлів картоплесаджалки для мототрактора Привод механізму посадки приводиться в дію від опорних коліс через приводний вал. Оберти з приводного вала передаються на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома приводними зірочками з 36 і 26 зубцями. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм необхідно вилучити з ланцюга дві ланки. Принцип дії картоплесаджалки для мототрактора Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі. Агрегатується з мототракторами. За основу взята модель, що добре себе зарекомендувала – ланцюгова картоплесаджалка АПК-Ц. Габаритні розміри: 1100 × 1380 (1480) × 950 мм. Крок посадки картоплі: Z1 – 26 ≈ 250 мм (потребує зняття 2 ланок ланцюга); Z2 – 36 ≈ 200 мм (базовий варіант). Глибина посадки – 50-100 мм. Рекомендований діаметр картоплі – 40 мм. Ширина колії – 600-700 мм (можливе регулювання). Вага – 71,2 кг.
