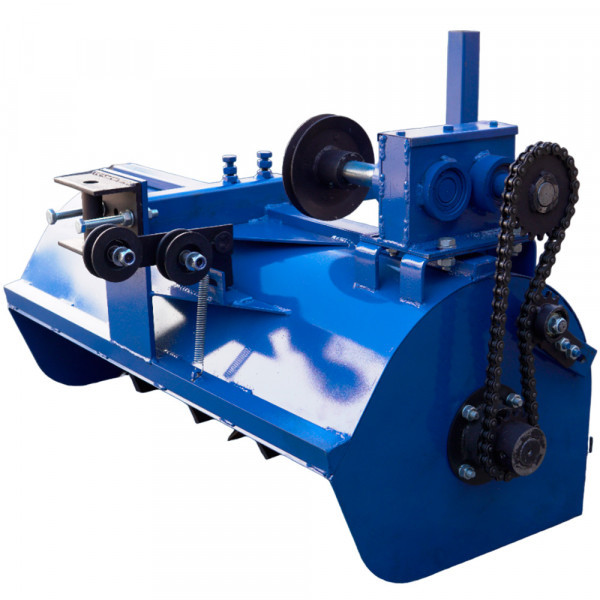

Мульчер для мотоблока заднього підключення (КУ12)

Мульчер для мотоблока заднього підключення (КУ12) використовують для подрібнення рослин, порослі, пожнивних залишків тощо. Пристрій може агрегатуватися з мотоблоками водяного охолодження від 10 к.с. Пристрій приводиться в дію за допомогою пасової передачі. Є дві модифікації: з переднім і заднім підключенням. Конструкція Основні елементи мульчера: Корпус з причіпним пристроєм і захисним кожухом. Фаркоп. Вал з ножами. Редуктор. Система натягувачів ланцюгової передачі обертання. Опорне колесо. Корпус виготовлений з профільної труби, перетин — 40х20х2 мм, двох куточків — 32х32х3 мм, а також кожуха і бічних стінок з листової сталі, товщиною два мм і чотири мм відповідно. Причіпний пристрій універсальний, підходить для мотоблоків з двигуном водяного охолодження і мототракторів на базі КИТ-набору. Щоб передати обертання від шківа на вал розроблений спеціальний редуктор з встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Є натягувач ланцюга. Натяг ременя регулюється зміщенням редуктора (у кріпленні для встановлення редуктора є спеціальні пази). Вал виготовлений зі сталевої труби діаметром 50 мм, довжиною — 880 мм. До валу, зі зміщенням, приварені кріплення для установки ножів. Вони попарно встановлюються у відповідні кріплення. Усього на вал мульчера встановлені 36 ножів. Вони виготовлені з конструкційної сталі марки 45, і мають заточене ребро. Товщина ножа становить чотири мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники. В агрегату є спеціальне опорне колесо з можливістю регулювання положення і висоти. Принцип роботи Крутний момент від маховика двигуна мотоблока або мототрактора за допомогою пасової передачі передається на шків редуктора, що приводить в дію вал. На іншій стороні вала редуктора встановлена зірочка. Обертання передається на вал через ланцюгову передачу. Стандартна комплектація: Мульчер у зборі з транспортувальним колесом. Ремінь до комплектації не входить. Габаритні розміри: Висота — 544 мм. Ширина — 1070 мм. Довжина — 450 мм (без причіпного та опорного колеса). Вага — 73,2 кг.
